Új hozzászólás Aktív témák
-
n0rbert0
senior tag
válasz
JAGER 10
#8211
üzenetére
Szia,
http://www.techmen.hu/trs_04a_555
Létezik több féle verzió más más kimenetekkel. Én modbusosat használtam. Ennél olcsóbb akkor tud lenni, ha ilyet vagy ehhez hasonlót kínából rendelsz. -
joci9
tag
válasz
JAGER 10
#8203
üzenetére
Szia!
http://www.tcdirect.hu/Default.aspx?level=2&department_id=372/1
http://www.tcdirect.hu/Default.aspx?level=2&department_id=370/4
meg nézz körül..
Innen még csak fűtőpatront és hőmérsékletérzékelőt vettünk pár darabot.ü
J -
#7322
Rigor Mortis
csendes újonc
JAGER 10
#7320
Rigor Mortis
csendes újonc
válasz
JAGER 10
#7320
üzenetére
A jó ár-érték arány túl szubjektív megközelítés. Ami nekem jó árú cucc, neked lehet, hogy nem jó. Tudni kellene mennyi bír el a költségvetésed.
Ha nem ragaszkodsz a PT100-hoz és jó a PT1000 is, nem szükséges laboratóriumi pontosság, nem kell ipari kivitel, akkor ez akár jó is lehet neked:
Amennyiben kiszűröd az oldalon a gyártót (B+B Thermo-Technik), találni fogsz a kínálatban egyéb kialakítású, méréshatárú, kimenetű stb. hőmérséklettávadókat is. Mindenféle PT1000-es is található ugyanitt. Egy kis "guglizással" lehet, hogy máshol még olcsóbban találsz ilyen termékeket, ettől a gyártótól.
Én vásároltam ilyen modulokat magánhasználatra, de bevallom őszintén nem volt még időm kipróbálni ezeket.
Üdv:
RM
-
byte-by
tag
válasz
JAGER 10
#7214
üzenetére
halo
ez némi matek.
de ez általában maga a szoftver tartalmazza
electronic gear - paraméterezhető, menetemelkedés - adott típushoz kiválasztható, de nem változó.
beállítások a mozgással kapcsolatos jellemzőkre, (ahogy Szirty mondta, lineáris, avgy fogó), fékes, vagy nem, stb.erre van pl. omron vezérlés esetén funkció block ami az encoder adatait mm-be számolja át és beírja egy memóriába.
ha a vezérlés impulzusalapú, akkor egy hasonló block a mm-t számolja át impulzusra.
és megfelelő vezérlővel oda fog menni. -
Szirty
őstag
válasz
JAGER 10
#7208
üzenetére
Szia!
Kész oktató anyagot nem tudok sajnos.
"Valós koordináta adatok megvalósításához szükséges paraméterek beállításai" alatt pontosan mit kell érteni?
A szervó hajtás visszaad egy pozíció értéket (már ha terepi buszos vezérlésről van szó).
Abból lehet tudni hol van éppen.Vagy arra gondolsz hogy az encoderről olvasott inkrementumból hogy lesz mm távolság?
Vagy a szervó hajtás átszámolja, vagy neked kell a PLC-ben
Az előbbi esetben pár paraméter alapján történik a számítás. Meg kell adni pl. hogy forgó mozgást végez a hajtott szerkezet, vagy lineáris mozgást. Meg kell adni az áttételt, stb. -
byte-by
tag
válasz
JAGER 10
#6963
üzenetére
halo
természetesen, megjeleníthető.
azért nem találod, mert NODE-ként fel kell venni a plc-t.tehát fel kell venni a plc-t a NODES lehetőséggel, ez a Tag Database funkcó előtt van pont.
ilyenkor a tag-eknél az ADD lehetőségnél , a NOD Name-nél ki kell választani a plc-t.a probléma, hogy ha omron host link van megadva kommunikációnak, akkor a belső bit változókra , mint CIO
területen lehet hivatkozni.ha Omron NT link, akkor előjön az összes lehetőség. hogy még jobb legyen a már létrehozott
NODE kommunikációját nem tudod változtatni.
egyébként WR-ként fog rá hivatkozni.a hab a tortán, hogy a kezdésnél a Project Configuraton-nál nem jól állítod be a protocolt és a modelt, ( pl. omron plc-d van, de hirtelen elmezavar miatt siemens-MPI protokolt állítasz be ) akkor benézted, mert az első letöltésnél az a drivert fogja letölteni és aktualizálni a HMI-ben.
a japánok saját bevallása szerint ha nem vásárolnak bele az NQ széria kiötlőjébe, akkor sem lenne semmi baj.
messziről el kell kerülni.
katasztrófa. -
Szirty
őstag
válasz
JAGER 10
#6622
üzenetére
Igen lehet használni teljes értékű gépként megfelelő feltételek mellett!
Mik a "megfelelő feltételek"?
Ha a jogi körülményektől eltekintünk, akkor a hardver követelmény, az hogy a hardver átjárható legyen a virtuális gép számára a host felé (tudja kezelni azt a hardvert amit használni vagyunk kénytelenek).
A másik, hogy a host gép hardvere legyen elég hozzá (sok-sok RAM, gyors CPU).
A harmadik a megfelelő szervezés (tudni mit melyik virtuális gépre teszünk, mikor melyiket kell futtatni) és kellő türelem ezek botolgatásához. -
Szirty
őstag
válasz
JAGER 10
#6614
üzenetére
Szia!
"Ezt kifejtenéd bővebben?"
Pontosan mire vagy kíváncsi? Hogy számomra mit jelent a kényelmetlenség e tekintetben, vagy arra hogy mire használom?
Semmiképpen nem szeretnék "hitvitát" indítani, mert az soha sehova nem vezet, de kiválóan felpaprikázza a résztvevő feleket. Ezért is reagáltam ennyire szűkszavúan a témában.
Természetes hogy mindenki talál megfelelő megoldást a saját problémáinak a megoldására. Azokkal én nem szeretnék vitatkozni. De tény, hogy ezek a megoldások olykor extrém módon eltérnek egymástól.
Az élet tele van kompromisszumokkal, a műszaki megoldások ez alól egyáltalán nem kivételek.
-
plutokas
csendes tag
válasz
JAGER 10
#6601
üzenetére
Soha nem volt gond a virtuális géppel. Még úgy sem, hogy a fő op rendszer x64 win10 és a virtuális gép xp vagy win7 x32.
Most is így használom. Amire figyelni kell.
Virtuális gép Oracle Virtualbox (ingyenes)
Feltelepíteni minden driverrel a virtuális gépet.
Na itt jön amikor másoknak eldobja a programozó kábelt...
FEL KELL TELEPÍTENI A VIRTUALBOX EXTENSION PACK-ot.Innentől megy minden 100%-an még úgy is, hogy a fő op rendszer panaszkodik, hogy nincs driver a programozóhoz!
TIA portal v13-megy simán.
Step7 5.5 megy simán
WINCC megy simán.Ezeket tegnap is és ma is használom így. Sokkal jobb mintha a főgépet lassítaná sőt bármikor átmásolható az image egy másik gépre.
Szóval semmi rossz tapaszalat, csak jó virtuális gépet kell használni, megfelelő erőforrással.
-
-
byte-by
tag
válasz
JAGER 10
#6601
üzenetére
én használtam így VMware programmal, talán 12-es verzióval.
profinet-es csatlakozással, s7-1200 és 1500-al, akkor nem volt gond.
nem siemens-t , de omront használtam ugyanerről usb átalakítóval, az is működött rendesen.kell a pontos , alapos beállítás, és természetesen én az I7 QM-es processzor 8 magját és 8 Gb ram-ot szabadítottam rá.
megjegyzem, siemens-el pl. az USB-MPI adaptert nem használtam, de egyéb alkalmazások alatt
a perifériák rendesen működtek.
még annyi, hogy igazából már nem használom a virtual gépet programozáshoz,nem problémák miatt, elvesztette az aktualitását.
ismerek olyat aki minden szerkesztőhöz más és más virtual gépet használ,hogy mennyire vált be, nem tudom, de egyébként régóta programoz valamilyen módszerrel. -
Szirty
őstag
válasz
JAGER 10
#6361
üzenetére
"Gondolom korábbi verziószámú TIA-val készítették."
Sajnos nem tudom, nem próbáltam még ilyet vele.
Bár semmi sem biztos, de azt azért feltételezném, hogy ha korábbival csinálták, akkor a későbbi verzióval visszaolvasható lenne, mert rendszerint az újabb változatok biztosítanak átjárást visszafele (lefele kompatibilis).
Így inkább az a valószínűbb, hogy a PLC-ben lévőt újabb verzióval készítették mint a tied.Az az "újabb" úgy is értendő, hogy azonos a major version. Tehát mondjuk TIA 13-al készült meg a tied is az, de a készítőé magasabb update szinten volt.
Ha nincs UPD9 felrakva neked, akkor telepítsd esetleg. (amúgy is javasolt, mert sok bugtól megszabadít és némelyik véresre szívatja az embert)...
Illetve az üzenet alapján (miszerint a HW config nem tetszik neki) még azt is el tudom képzelni, hogy a PLC-n olyan HW van amit a te TIA-d nem ismer. Vagy a CPU FW verziója olyan. Ezen a support package (HSP) letöltése segíthet...
De mondom, ezek csak tippek.Esetleg próbálkozz a többi upload lehetőséggel is (nem tudom melyiket próbáltad):
- Upload from device (software)
- Upload device as new station (hardware and software)
- Backup from online device -
Szirty
őstag
-
Szirty
őstag
válasz
JAGER 10
#6353
üzenetére
Sajnos a Find csak szövegre keres, (szimbólumok, megjegyzések, utasítások neve, stb). Azt is csak az aktuális ablakban (másik ablakban nyitott másik blokkban külön kell keresni). Címekre nem keres akkor sem ha azok meg vannak jelenítve.
A keresztreferencia használható keresésre.
Ráállsz egy címre valahol (ez lehet watch table, program, PLC tag stb) és kiválasztod (Shift-F11, vagy jobb gomb cross reference info).Sajnos ezzel a címet meg kell találni mielőtt megkeresnéd,hogy nyomhass rajta egy crossref-et
Ez tehát az egyéb előfordulásait mutatja, de ha a programban keresed és a PLC tag táblábol indítod akkor hasznos.
Sajnos körülményesebb mint a régi Step7-ben a a jó reg Go to location aminek kézzel is be lehetett írni a címet. -
n0rbert0
senior tag
válasz
JAGER 10
#6350
üzenetére
Szia,
Gondolom a változók szimbolikusan vannak megjelenítve, de abszolút címet szeretnél keresni vagy esetleg fordítva (értsd, a programban egy változó pl. "operand1" jelenik meg, de te "iw12" ként keresed).
View menü -> Display with -> Operand representation -> Symbolic vagy Absolute attól függően, hogy mit keresel. Ezután működnie kell a keresésnek. -
Dezsi82
tag
válasz
JAGER 10
#3334
üzenetére
Hali!
Ha jól sejtem, akkor az RXD-t minden ciklusban meghívod. Az RXD kiolvassa a vételi puffert, majd törli. Ezért látod mindig az utolsó karaktert a memóriában
Két megoldás lehetséges:
-másodpercenként olvasod ki a puffert,
-vagy a teljesen korrekt megoldás, amit Szirty is írt, azaz definiálsz egy kezdő és/vagy zárókaraktert, és az RXD-t a soros porthoz tartozó "adat a vételi pufferben" bit igaz állapota esetén hívod meg. Ilyenkor már a teljes szöveg a memóriában lesz. Ha terminállal küldesz adatot, akkor ott javaslom az LF(0x13) használatát zárókarakternek -
Szirty
őstag
válasz
JAGER 10
#3323
üzenetére
Helló JAGER 10!
"A számítógépről Terminal programmal küldenék adatot a PLC felé, de az adott tartalom utolsó karakterét tárolja el D regiszterben. "Hello!" esetében a "!".
Ez mitől lehet?"A programtól, amit erre a feladatra a PLC-be írtál.
Mi nem tudjuk mi az amíg el nem árulod! -
byte-by
tag
válasz
JAGER 10
#3317
üzenetére
halo JAGER 10 !
jó lenne tudni milyen CPU, milyen HMI-ről lehet szó.én CJ1M típussal és NS5-ös terminállal hoztam létre, de mással is így kellene működnie.

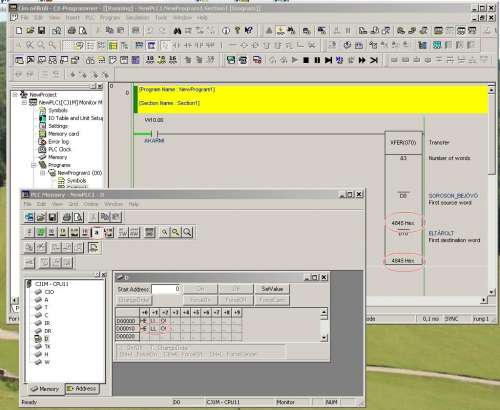

de esetleg próbáld meg így vagy hasonlóképpen:
a soros portról bejövő memóriát itt D0-nak írtam.
értelem szerűen ha több szóból áll a memória akkor D0+1, D0+2, és így tovább.
itt most 3 szó hosszúságú példát írtam , mert a " HELLÓ! " 3 X 16 bit.XFER utasítással tudod egy (D10+1+2 ) D regiszterbe átmásolni.csak a példa szerint.
a control szóval (Number of Words) tudod megadni hány szót másoljon.jelen esetben a contorl szó : &3 , ennyi word-öt akarunk másolni:
ha megvan , szimulátorban láthatod az eredményt, ha átváltasz a jelzett TEXT típusra.
a másolandó memória, mint karakterkód lesz másolva.
mint jeleztem NS-5-öst használtam.simán felveszed a D10-et TAG-nek.létrehozol egy "StingDisplayInput"
elemet.ASCII kódot választasz(alapesetben az.) az "Adress"-nél megadod a D10-et címnek.
a hosszúságot tudni fogja a HMI, onnan hogy a "Lenght"-nél megadsz 6-ot.ez a 6 karakter vagyis a 3 word, vagyis a "HELLO! ".
projekt elment, nyomsz egy tesztet, úgy , hogy a "connect to cx-simulator" be legyen jelölve (ez majd felugrik, a cx-programmer legyen szimulátor módban online.
és akkor láthatod az eredményt:
lehet, hogy van jobb módszer, talán másnak jobb ötlete is van.
de ez működhet , ha a soros bejövő memóriák megvannak.azt azért jó lenne tudni hova íródnak.byte-by
